西蒙斯圆锥破碎机

西蒙斯圆锥破碎机分为标准型和短头型，一般而言，标准型给料粒度大，排料粒度也较粗；短头型的破碎锥较陡，给料粒度小，有利于生产细粒级的物料。故标准型一般用于粗、中碎，短头型用于中、细碎。西蒙斯圆锥破碎机标准型多用于开路循环，短头型则多用于闭路循环。在砂石生产线中，西蒙斯圆锥破碎机主要用于破碎较硬物料，如花岗岩、玄武岩、辉绿岩、河卵石等，通常用作二级或者三级破碎。

在电机的带动下，皮带轮通过小齿轮带动大齿轮旋转，进而通过偏心套带动主轴做旋摆运动，破碎壁和扎臼壁时而靠近，时而分离，中间的物料在两者的劈、裂、压的作用下被破碎，由下料口排出。润滑油路分成两部分，一部分由底部沿主轴和偏心套内衬上升到碗形瓦和大齿轮处与另一部分由传动轴出发的油路汇合，一起回流到稀油润滑站。

西蒙斯圆锥破碎机有四种腔型，即特粗型、粗型、中型、细型。选用的原则是看入料粒度及排料粒大小决定，入料度大，产品粒度粗，选特粗型或粗型，反之则用中型和细型。在计算入料粒度时，是用开边 料口尺寸乘以0.85作为选择入料的尺寸依据，而产品的平均尺寸是料除以破碎比。

在选择衬板时，用户一般必须考虑三个因素：产量、功耗、衬板的耐磨性。一般应按下列原则进行： 料尺寸；粒度的变化，给料粒度的分布；物料的硬度；物料的耐磨性。衬板越长功耗越高，硬物料选短衬板，软物料选长衬板。在物料的分布上，细物料选短衬板，粗物料选长衬板。

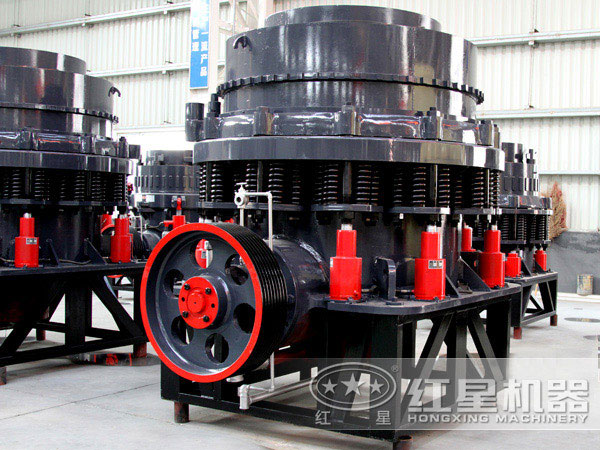

西蒙斯圆锥破碎机

西蒙斯圆锥破

适用于破碎中等和中等以上硬度的各种矿石和岩石，主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。其辅助部分，由电气系统、稀油润滑系统、以及液压清腔系统组成。定锥总成主要有调整套、轧臼壁等组成，动锥总成主要由主轴、动锥体、破碎壁等组成，传动部分主要由大带轮、传动轴、小锥齿轮、大锥齿轮等组成。

圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥式破碎机弹簧保险系统实现保险，圆锥式破碎机排矿口增大。异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥式破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。

西蒙斯圆锥破工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的带动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。
