西蒙斯圆锥破碎机

圆锥破碎机是弹簧圆锥破碎机改进、优化、更新替代产品。适用于破碎中等以上硬度的各种矿石和岩石。和弹簧圆锥破碎机相比：具有结构可靠，生产效率高，调整方便，使用经济等特点。广泛应用于冶金、建筑、水电、交通、化工、建材工业中，适合破碎坚硬、中等硬度以上的各种矿石和岩石，是大型石料厂和矿业破碎的理想设备。

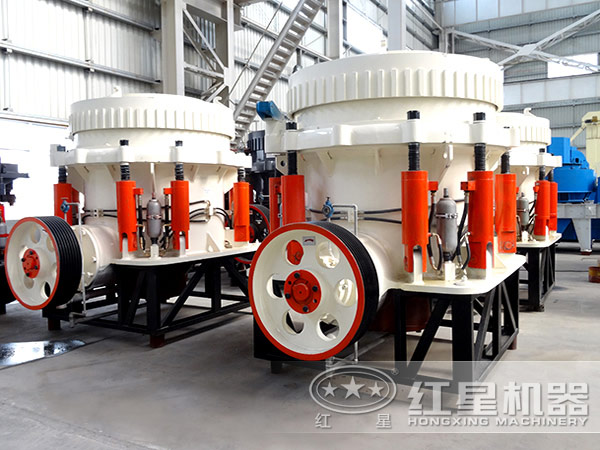

电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

出料口大小的调整：底部液压缸的第一个功能在于调节主轴的上下位置，从而调节动锥和外锥衬板之间的间距。这个间距变小了，破碎机的出料粒度就小；这个间距变大了，破碎机的出料粒度就大。同时，选用不同的破碎腔型，选用不同的偏心套也能够改变物料的出料大小。

西蒙斯圆锥破碎机

西蒙斯圆锥破碎机

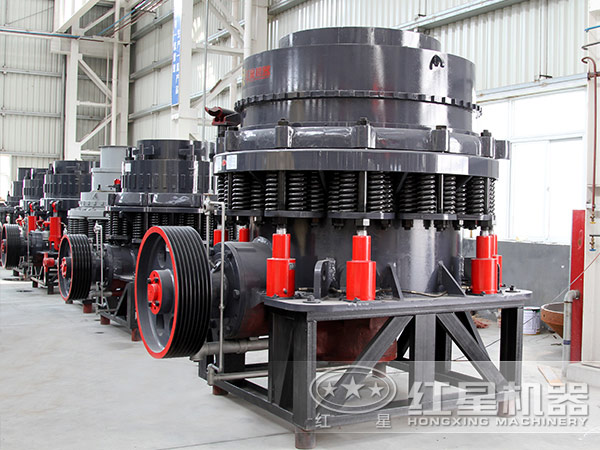

适用于破碎中等和中等以上硬度的各种矿石和岩石，主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。其辅助部分，由电气系统、稀油润滑系统、以及液压清腔系统组成。定锥总成主要有调整套、轧臼壁等组成，动锥总成主要由主轴、动锥体、破碎壁等组成，传动部分主要由大带轮、传动轴、小锥齿轮、大锥齿轮等组成。

圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥式破碎机弹簧保险系统实现保险，圆锥式破碎机排矿口增大。异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥式破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。

西蒙斯圆锥破工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的带动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。
