pf1315反击破 反击破碎机结构原理图

本系列反击式破碎机(反击破)是我公司在吸收国内外技术，结合国内砂石行业具体工矿条件而研制的新一代反击式破碎机。它采用新的制造技术，的结构设计，加工成品呈立方体，无张力和裂缝，粒形相当好，能破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料（花岗岩、石灰石、混凝土等），应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节，破碎规格多样化。

pf1315反击破 反击破碎机结构原理图

破碎机结构_PF1820反击破碎机结构

破碎机结构_PF1820反击破碎机结构

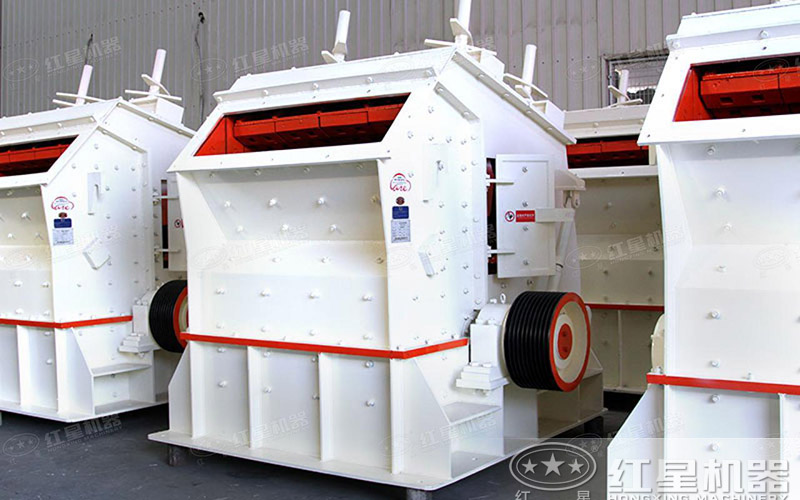

PF1820反击破碎机是一种利用冲击能来粉碎物料的破碎机械，首先是其转子部件，其转子架采用钢板焊接而成，板锤被固定在正确的位置，板锤采用高耐磨材料制成，整个转子具有良好的动静平衡性和耐冲击性。其次是反击破碎机机架，机架有底座、中箱架、后上盖三部分坚固、抗扭曲的箱形焊接结构件组成，两侧均设有检修门，便于维修。接着是反击架，PF1820反击破装有前、后两个反击架，每一反击架被单独的支撑在破碎机机架上。较后是反击破传动部分，采用高效窄V三角皮带传动。与主轴配合的皮带轮采用锥套连接，其中转子的转速可通过更换槽轮来调整。

破碎机按照大类可分为医用破碎机和矿业破碎机。其中医用碎石机主要用于结石的破碎，一般采用共振等方式将结石破碎，避免手术带来的各种风险。矿用破碎机主要对各类石料进行破碎作业，根据破碎的原理不同和产品颗粒大小不同，又分为很多型号。破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。常用破碎机械有颚式破碎机、反击式破碎机、立式冲击式破碎机、液压圆锥破碎机、信有重工破碎机、环锤式破碎机、锤式破碎机、辊式破碎机、复合式破碎机、圆锥式破碎机、双级破碎机、旋回式破碎机、移动式破碎机等。不同型号的破碎机工作原理也完全不同，以环锤式破碎机为例：　　锤式破碎机主要是靠冲击能来完成破碎物料作业的。锤式破碎机工作时，电机带动转子作高速旋转，物料均匀的进入破碎机腔中，高速回转的锤头冲击、剪切撕裂物料致物料被破碎，同时，物料自身的重力作用使物料从高速旋转的锤头冲向架体内挡板、筛条，在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出，大于筛孔尺寸的物料阻留在筛板上继续受到锤子的打击和研磨，直到破碎至所需出料粒度最后通过筛板排出机外。

PF1820反击破碎机结构详解

PF1820反击破碎机是一种利用冲击能来粉碎物料的破碎机械，首先是其转子部件，其转子架采用钢板焊接而成，板锤被固定在正确的位置，板锤采用高耐磨材料制成，整个转子具有良好的动静平衡性和耐冲击性。其次是反击破碎机机架，机架有底座、中箱架、后上盖三部分坚固、抗扭曲的箱形焊接结构件组成，两侧均设有检修门，便于维修。接着是反击架，PF1820反击破装有前、后两个反击架，每一反击架被单独的支撑在破碎机机架上。最后是反击破传动部分，采用窄V三角皮带传动。与主轴配合的皮带轮采用锥套连接，其中转子的转速可通过更换槽轮来调整。
