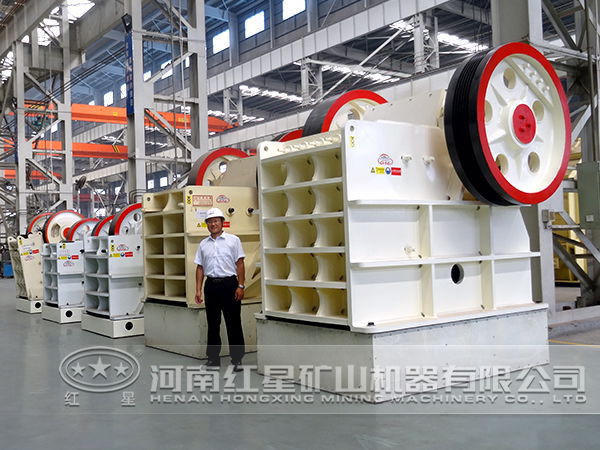

新型外动颚低矮颚式破碎机

新型外动颚低矮颚式破碎机采用现代设计法，开发”PE系列机构设计”专用软件，从改变机构设计入手，研制新一代样机。为PEWA90120新型外动颚低矮破碎机的设计确定的机构参数获得了理想的动颚运动轨迹。2000年10月到2001年6月完成设备研制及系统施工，2001年8～9月完成设备安装调试，新系统建成，2001年10～11月进行井下工业试验，全面达到课题任务书的要求。随即转入正常生产，经二年的生产考验，系统运转正常，设备性能优良，取得明显的经济效益。

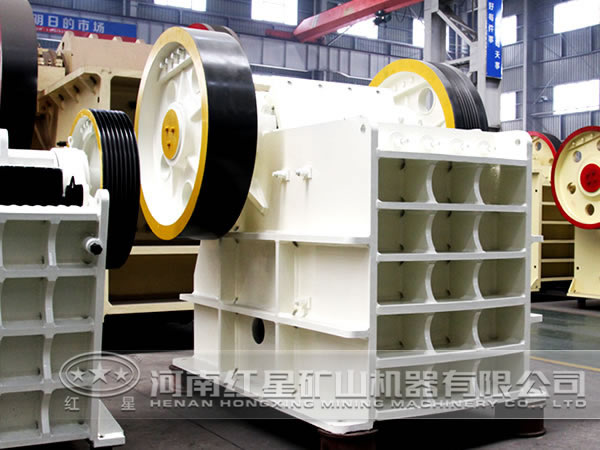

新型外动颚低矮颚式破碎机具有以下特点：

1.设计新颖、结构特别。新机型的动颚与静颚的位置与传统复摆颚式破碎机正好相反，动颚和偏心轴分别位于破碎腔及静颚两侧。

2.整机高度低矮、适合井下应用。与同规格的传统颚破相比，其高度降低了20％以上。

3.颚板磨损小、使用寿命长。传统复摆颚式破碎机2个月更换一次衬板，而新机型半年才更换一次，寿命延长3倍。

4.处理量大。单机产量比同型号的传统颚破提高20％以上。

5.外动颚匀摆颚式破碎机以较小的偏心距，可获得传统颚式破碎机相同的动颚破碎行程。因此设备运行平稳，转速提高。

6.能耗低：单机比传统设备节能15％～30％，系统节能一倍以上。

PEWA900×1200外动颚破碎机的应用效果显著。从破碎运输发展趋势看，采选融合化正在成为当前地下矿山采选技术发展趋势，是降低矿石的提升及运输费用、实现效益提升的重要途径。PE－WA90120新型外动颚低矮破碎机所需硐室空间小，它能缩短硐室的开凿工期，是节省投资的新型破碎设备。该项目2002年底获中国有色金属工业协会科学技术奖一等奖。

成果推广应用情况及取得的经济、社会效益

PEWA90120新型外动颚低矮破碎机2001年10月安装在安庆铜矿井下进行工业试验，试验成功后即转入生产，到现在设备运转良好，设备使用近二年，各项性能指标达设计要求，该机性能优良、操作维修方便，运行可靠，成本低。出矿150多万吨，设备开动率达97％。

现已与新疆阿舍勒铜矿签订供货合同，安徽庐江县铁矿、吉林板石沟铁矿、张家洼铁矿、金山店铁矿、内蒙古黄金矿、锡铁山铅锌矿和贵阳磷矿等矿山拟选用该设备。

成果推广应用前景

低矮破碎机由于其结构原理与已被广泛使用了一百多年的传统复摆颚式破碎机有本质区别，安庆铜矿的生产实践已证实该机与传统颚式破碎机相比有处理能力大、传动效率高、功耗低、高度低、衬板磨损小、寿命长、破碎比大的优点，是一更新换代的节能产品。相比外动颚破碎机在磁铁矿的应用，新型外动颚低矮颚式破碎机的推广应用范围已远不止在硬岩地下矿山，因物料破碎几乎是所有矿山、矿物加工及土石质原料加工工业中不可缺少的工艺过程，可适用于冶金、建材、煤炭、化工、道路、港口等领域，可用于井下破碎硐室，地下矿连续出矿、破碎、运输系统，老矿山深部开采延伸工程，移动破碎工程等井下、选厂、地表需要破碎的场合，推广前景广阔。
